午夜电影网站元件在遊戲手柄中的應用

文章出處：未知 人氣：發表時間：2020-02-20 16:54

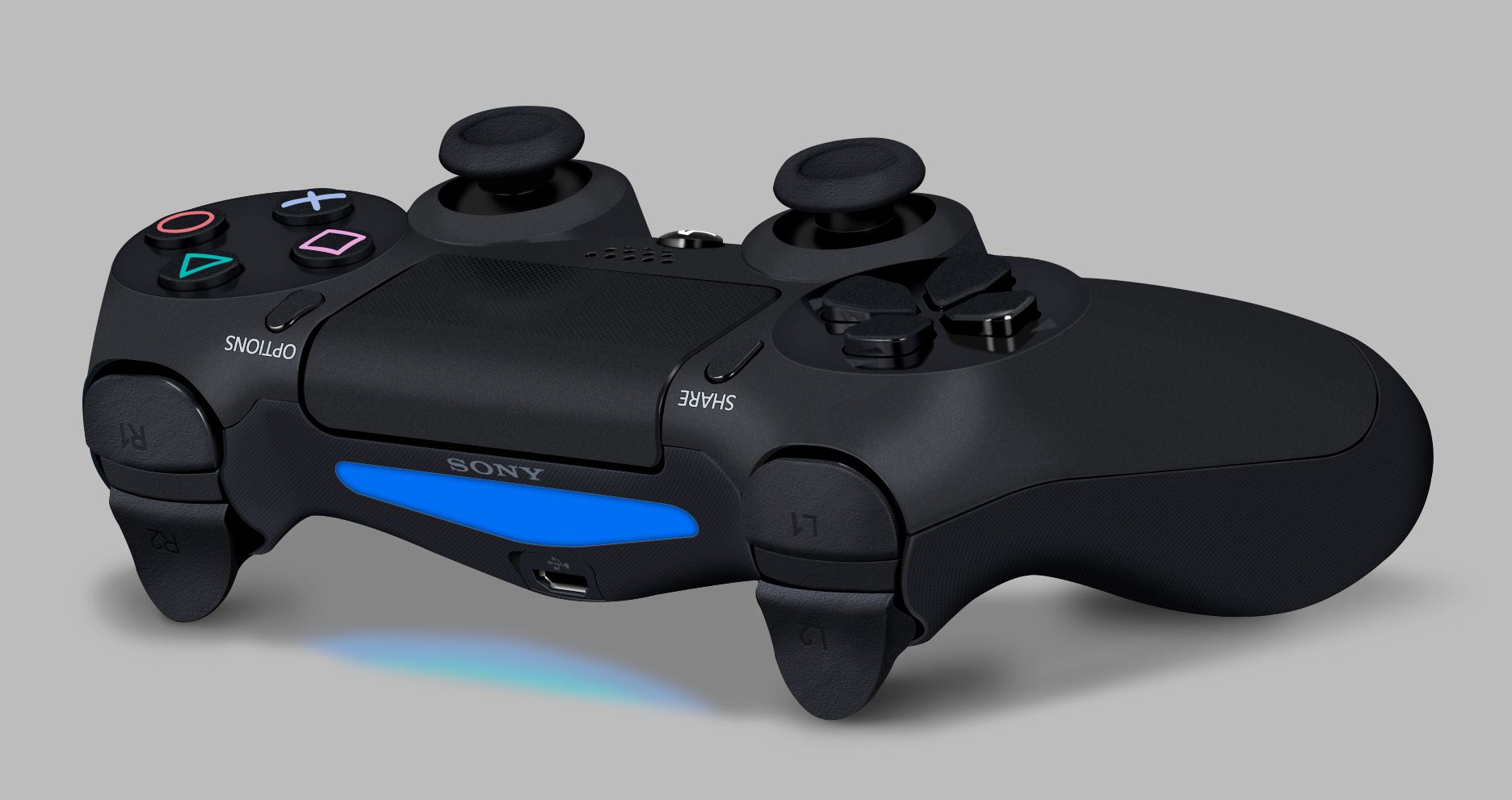

在傳統的遊戲控製器中，大多數電位計用於位置檢測。由於傳感器技術的發展，遊戲控製器的位置檢測可以使用非接觸式午夜电影网站元件，DH251午夜电影网站開關已成功應用於遊戲控製器。使用此解決方案，遊戲手柄控製更靈活，使用壽命更長。

DH251芯片是CMOS午夜电影网站傳感器，可以輸出與芯片表麵平行的角位信息。目的是實現在各種應用領域中經常需要的非接觸式旋轉角度感測。當小磁鐵（徑向磁化）在芯片表麵上旋轉時，DH251午夜电影网站芯片感應其絕對角位置。

DH251芯片中的磁片（IMC）可以集中平行於芯片表麵的磁場，並產生與IMC結構邊緣磁場成比例的垂直分量，然後通過通過IMC下方的兩對。傳統的平麵午夜电影网站元件用於測量該信號。兩對午夜电影网站元件彼此垂直放置並平行於芯片表麵（X和Y方向）。利用這種結構，可以將實際角度編碼為具有90度相位差（cos和sin信號）的兩個正弦信號。 ）。與磁場強度成比例感測的兩個信號（Vx和Vy）將被放大，采樣並轉換為數字信號。這兩個數字信號將通過反正切函數計算，反正切函數通過查找表實現。然後，當前角度值的數字信號由DA轉換器轉換回模擬信號。最終輸出信號可在模擬輸出，PWM輸出和串行數字通信（SPI）中選擇。


在遊戲手柄中，主控製器可以使用模擬或PWM輸入模式來檢測傳感器位置，並通過UART/SPI/USB接口或通過無線模塊將其傳輸到主機。

在芯片的設計電路中，電路設計相對簡單。

在選定位置旋轉的磁鐵中，磁化為直徑，強度為20mT至70mT;確定磁鐵和芯片的位置後，PTC-04可根據磁鐵的位置和強度對增益進行編程。滿足設計要求。同時，PTC-04可以選擇和設置模擬，PWM和SPI輸出模式。

在軟件設計中，主要包括數據初始化，位置檢測和讀取，以及數據處理後的處理。
